Menggunakan sosialisasi komponen doping yang sesuai pada polimer organik yang bertindak menjadi matriks, bahan hibrida atau komposit dapat diproduksi . Ini menyajikan sifat mekanik dari bahan organik dan , pada saat yg sama, menyajikan sifat baru berasal dopan yang dapat menyediakan mereka menggunakan utilitas di banyak sekali bidang industri.
Bahan-bahan ini bisa memungkinkan, contohnya, bahwa sepotong sederhana dari bahan komposit bisa memberi memahami kita, sekilas, suhu ruang dingin atau tekanan pada dalam pipa.
Dopan ini termasuk polimer koordinasi (PC), senyawa menggunakan struktur tidak terbatas yg dibentuk oleh pusat logam serta fragmen (baik organik juga anorganik) yg bertindak sebagai ligan.
PC dengan rantai ganda tembaga (I) -halogen pada bentuk tangga, berperilaku mirip pegas elastis saat terkena rangsangan fisik, mirip tekanan serta suhu; atau bahan kimia, seperti uap senyawa organik yang simpel menguap, sebab fleksibilitas yg besar asal rantai ganda ini. Berkat perilaku stimulus-respons ini, senyawa ini adalah dopan yang sangat baik buat membentuk bahan hibrida baru.
sekarang, gerombolan Nanomaterial berasal Departemen Kimia Anorganik Universitas Otonom Madrid (UAM), dengan dukungan para peneliti berasal CSIC, Universitas La Laguna, Universitas Valencia dan Universitas Zaragoza, telah menerbitkan dalam jurnal Ilmu Kimia merupakan bahan bibit unggul cerdas baru dengan ketebalan nanometrik menggunakan ketahanan serta fleksibilitas, yang bisa dipergunakan dalam sensor tekanan dan suhu, baik pada fasilitas industri maupun dalam kemasan.
Properti menarik

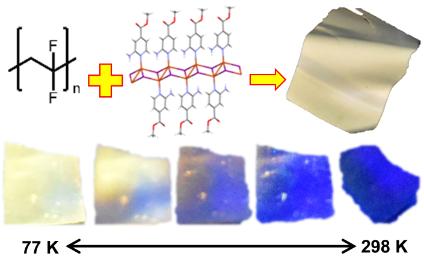

Nanomaterial baru diperoleh menggunakan menanamkan serat nano berasal polimer koordinasi tembaga (I) -iodine, menggunakan metil 2-aminoisonicotinate menjadi ligan terminal, dalam matriks polivinilidena difluorida (PVDF).
Studi pada PC ini membagikan bahwa dia memiliki struktur rantai ganda monodimensi tembaga serta yodium, yg memberikan semikonduktor listrik, serta pendaran mencolok ketika disinari menggunakan sinar ultraviolet berenergi rendah.
di suhu kamar, senyawa tadi tak mengeluarkan jenis emisi apa pun, namun ketika didinginkan sampai -196 ° C (suhu nitrogen cair) beliau bersinar menggunakan rona kuning pekat, pulang ke keadaan sebelumnya ketika pulang ke suhu kamar. namun, menggunakan menundukkan senyawa di tekanan gigapascal (satu gigapascal kira-kira sepuluh ribu kali tekanan atmosfer), emisi menghilang sepenuhnya, pula secara terbalik. ke 2 fenomena tadi ditimbulkan sang perubahan hubungan pusat tembaga, menjadi konsekuensi asal sikap rantai ganda mirip pegas.
PC sendiri sangat simpel diperoleh, sebab adonan tembaga iodida yang dilarutkan pada asetonitril menggunakan metil dua-aminoisonikotinat yg dilarutkan pada etanol menyebabkan reaksi instan dengan konsekuensi pembentukan PC pada bentuk nanofibers, menggunakan panjang mikron.dan lebih kurang 5 nanometer tebal, setara dengan penumpukan 8 rantai satu dimensi sederhana. buat mencapai pembentukan komposit menjadi lembaran nano, perlu dimulai berasal serat nano ini, sebab ukurannya akan menentukan ketebalan minimum lembaran akhir.
Preparasi nanosheet bahan hybrid dilakukan dengan mendispersikan nanofibers PC dalam larutan PVDF dalam dimethylformamide (DMF), dan mendepositkan suspensi yang didapatkan pada silikon oksida menggunakan spin-coating (pelapisan dengan rotasi di kecepatan tinggi, lebih tinggi di 1000 rpm ) atau menggunakan perendaman atau pelapisan celup . Semuanya rata dan mengembangkan sifat thermoluminescent asal PC asli. Sifat mekanik dari film-film ini waktu ini sedang dipelajari, tetapi diperlukan mendekati sifat PVDF saja.
